商品情報
| 生産国 | 中国 |
|---|---|
| 注意 |
※ご覧のモニターの環境、撮影環境により実物と色味が異なって見える場合が御座います。 ※商品購入～1年間は補償対象となります。取扱説明書・表示ラベルまたはその他の注意書きに基づく適正なご使用状態で、保証期間内に発生した不具合については、無料修理いたします。 |

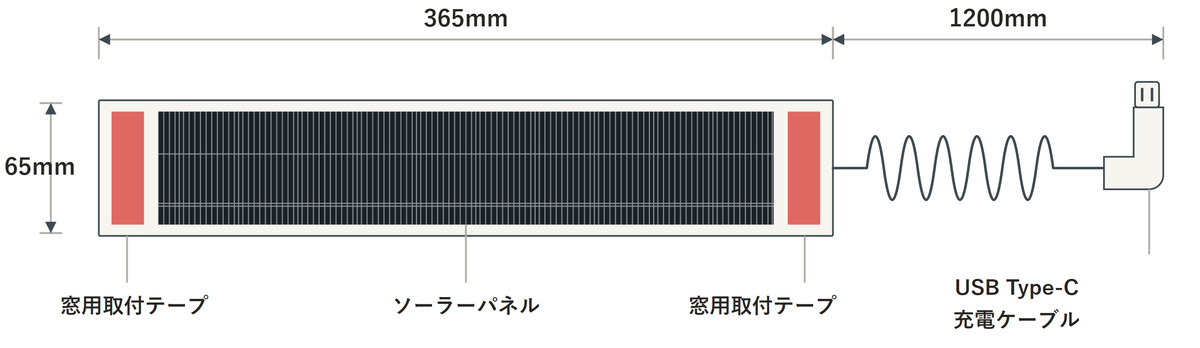

ソーラーパネル構造概要
※図はイメージです。寸法比率は実物と異なります。
| 動作電圧（Vm）：5V | 開放電圧（Voc）：6.5V | 動作電流（Im）：540mA |
| 短絡電流（Isc）：450mA | 出力（Pm）：3W | 電気特性許容差：電圧 ±10%、電流 ±10%。 |
| 防水等級：IP55 | 寸法：365 × 65 × 15mm | |
| 使用環境：ほこりが少なく、風通しのよい乾燥した場所。 | ||
| 使用温度：−10℃～50℃。使用湿度：0～90%（結露しないこと）。 | ||
| 標準試験条件：放射照度 1000W/m²、セル温度 25℃、エアマス AM1.5。 | ||
| 太陽電池セルの電気特性：変換効率（Efficiency）21%、開放電圧（Voc）6.3V。 | ||

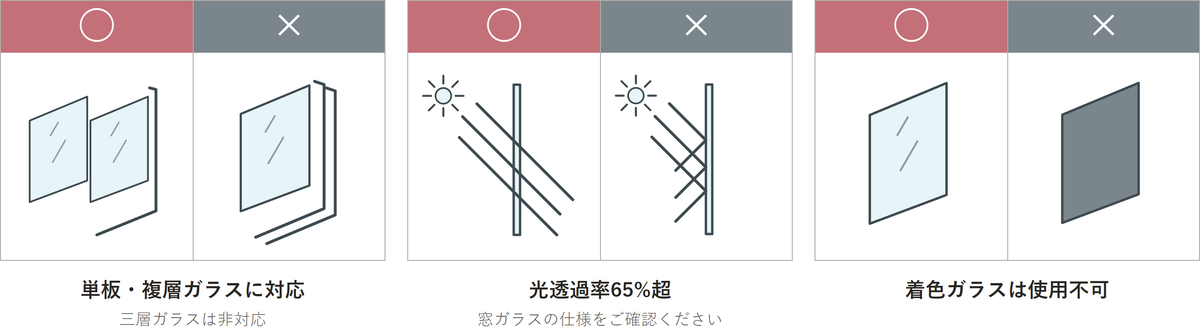

設置可能な窓タイプについて

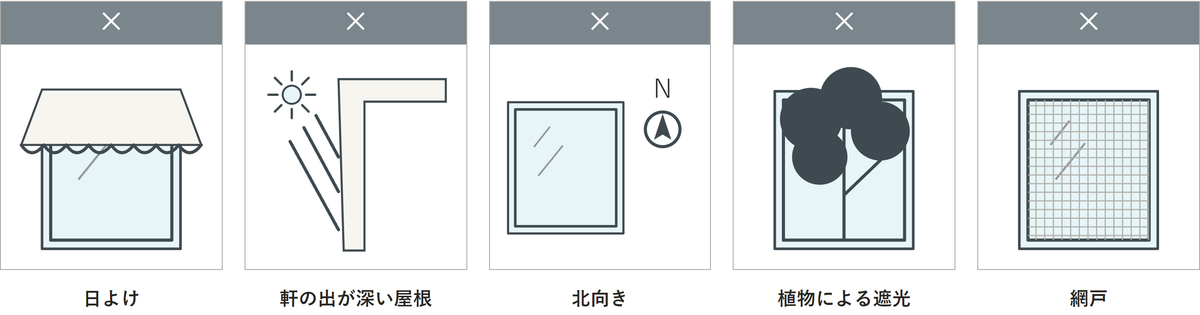

⚠以下の環境では、ソーラーパネルの設置をおすすめしません。
症状と対処方法
| 症状 | 考えられる原因 | 対処方法 |
|---|---|---|
| モーターが 作動しない |
|
|
| ソーラーパネルが 貼り付かない（落下する） |
|
|
| 窓の開閉時に 干渉する |
|
|
設置の際の注意事項
- 対応機器と設置時の安全を確認してください。本製品はリチウム電池を内蔵した電動カーテン用です。対応を確認できないモーターシステムには使用しないでください。専門の施工担当者による設置をおすすめします。窓上部の既存の設備にも注意し、脚立を使用する際は安全を確保してください。
- 安定した、日当たりのよい場所に設置してください。木や建物などで日光が遮られる場所、火気や燃えやすい物の近くには設置しないでください。設置場所や取付面の構造に合った部材・固定方法を選び、落下しないよう確実に固定してください。本来の目的以外には使用しないでください。
- パネルを真南に向けて設置してください。方位磁針を参考に、パネルを真南に向けてください。パネル面に太陽光ができるだけ垂直に当たるように設置してください。
- 落下・衝撃・変形を避けてください。パネルは破損しやすいため、落としたり、曲げたり、分解したりしないでください。割れたパネルは設置しないでください。表面やフレームを鋭利な物で傷つけたり、硬い物をぶつけたり、パネルの上に物を置いたりしないでください。
- 水没やケーブルの損傷を防いでください。本製品を液体に浸さないでください。設置後は、窓の開閉や周囲の物との接触で、ケーブルや部品が変形したり、引っ張られたり、切れたりしないことを確認してください。
- お手入れは柔らかい乾いた布で行ってください。パネルのガラス面を傷つけないよう、柔らかいマイクロファイバー製の乾いた布でほこりなどを拭き取ってください。緩んだ接続部や可動部に触れないようにしてください。必要に応じて、絶縁工具や手袋などの安全用具を使用してください。
- 廃棄する際は、地域のルールに従ってください。電子部品や電池は、お住まいの地域の法令・分別ルールに従って処分してください。焼却しないでください。
